45 Ατσάλινες Σφυρήλατες Ράβδοι Clevis με Κωνικές Άκρες
45 Ατσάλινες Σφυρήλατες Ράβδοι Clevis με Κωνικές Άκρες
45 Ατσάλινες Σφυρήλατες Ράβδοι Clevis με Κωνικές Άκρες
Επωνυμία
EB
Μοντέλο προϊόντος
Προσαρμοσμένο σε εγκεκριμένο σχέδιο
Χώρα Προέλευσης
Κίνα
τιμή μονάδας
Quotation based on drawing and quantity
Περίληψη προϊόντος
45 Χάλυβας Σφυρηλατημένες Ράβδοι Clevis με Σπειρωμένα Άκρα Φωτογραφία αναφοράς ράβδου EB Castings με διχαλωτή κεφαλή που δείχνει τη μορφή clevis και τον σπειρωμένο άξονα. Οι διαστάσεις σύνδεσης καθορίζονται από το εγκεκριμένο σχέδιο εξαρτήματος. Προδιαγραφές Προϊόντος Μορφή προϊόντος: Σφυρηλατημένη ...
Λεπτομέρειες προϊόντος
Επισημαίνω:
45 χαλύβδινες ράβδοι clevis
,κωνικές ράβδοι clevis
,σφυρήλατες ατσάλινες ράβδοι clevis
Υλικό:
Ανθρακούχο δομικό χάλυβα 45
Περιγραφή του προϊόντος
45 Χάλυβας Σφυρηλατημένες Ράβδοι Clevis με Σπειρωμένα Άκρα

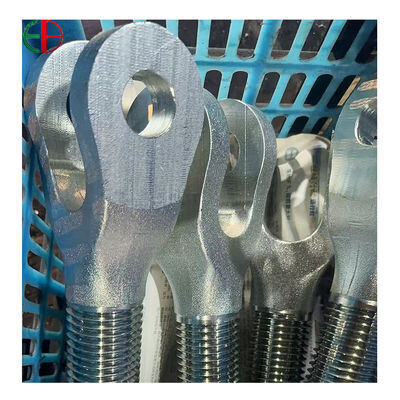

Φωτογραφία αναφοράς ράβδου EB Castings με διχαλωτή κεφαλή που δείχνει τη μορφή clevis και τον σπειρωμένο άξονα. Οι διαστάσεις σύνδεσης καθορίζονται από το εγκεκριμένο σχέδιο εξαρτήματος.
Προδιαγραφές Προϊόντος
- Μορφή προϊόντος: Σφυρηλατημένη ράβδος σύνδεσης με διχαλωτό άκρο
- Υλικό: 45 ανθρακούχος δομικός χάλυβας
- Χαρακτηριστικά σύνδεσης: Άκρο Clevis και εξωτερικά σπειρωμένος άξονας
- Οπή πείρου και κενό διχάλας: Σύμφωνα με το σχέδιο του αντίστοιχου πείρου και ωτίου
- Μέγεθος και βήμα σπειρώματος: Σύμφωνα με την εγκεκριμένη προδιαγραφή σπειρώματος
- Θερμική κατεργασία: Όπως καθορίζεται για το παραγγελθέν εξάρτημα
- Επιφανειακή κατάσταση: Φινίρισμα και προστασία συμφωνημένα με την παραγγελία
- Εστίαση επιθεώρησης: Ευθυγράμμιση διχάλας, θέση οπής και εφαρμογή σπειρώματος
Σφυρηλατημένη Σύνδεση με Σχεδιασμό Διπλής Διεπαφής
Η EB Castings προμηθεύει σφυρηλατημένες ράβδους clevis από χάλυβα 45 με σπειρωμένα άκρα για μηχανικές συνδέσεις βάσει σχεδίων. Το διχαλωτό άκρο παρέχει χώρο για ένα αντίστοιχο ωτίο και πείρο, ενώ ο σπειρωμένος άξονας συνδέεται με το αντίστοιχο σπειρωμένο εξάρτημα. Η ενσωμάτωση αυτών των δύο διεπαφών σε ένα εξάρτημα καθιστά τη ράβδο χρήσιμη όπου μια σύνδεση με πείρο πρέπει να συνδυαστεί με μια καθορισμένη βιδωτή σύνδεση.
Το προϊόν ορίζεται από την πλήρη γεωμετρία σύνδεσής του: κενό διχάλας, πάχος ωτίου, θέση οπής πείρου, διαστάσεις άξονα και λεπτομέρειες σπειρώματος. Αυτά τα χαρακτηριστικά πρέπει να θεωρούνται ως ένα συγκρότημα. Μια ράβδος που ταιριάζει στο σπείρωμα αλλά δεν παρέχει τη σωστή απόσταση διχάλας δεν μπορεί να εκτελέσει την προβλεπόμενη λειτουργία σύνδεσης, ακόμη και αν η συνολική της εμφάνιση μοιάζει με το αρχικό εξάρτημα.
Χάλυβας 45 Carbon και Ειδική Επεξεργασία
Ο 45 ανθρακούχος δομικός χάλυβας αποτελεί τη βάση υλικού για αυτό το προϊόν. Οι τελικές μηχανικές του ιδιότητες εξαρτώνται από την κατάσταση του υλικού, το μέγεθος της διατομής και την καθορισμένη θερμική κατεργασία. Η παραγγελία πρέπει να προσδιορίζει την απαιτούμενη κατάσταση παράδοσης και τυχόν δοκιμές αποδοχής, ώστε η επιλογή υλικού και η επεξεργασία να συνδέονται με την πραγματική λειτουργία του εξαρτήματος.
Η σφυρηλάτηση δημιουργεί τη βασική μορφή της ράβδου και της διχάλας, ακολουθούμενη από τις εργασίες φινιρίσματος που απαιτούνται για το σχέδιο. Οι οπές πείρων, οι επιφάνειες έδρασης και τα σπειρώματα απαιτούν ιδιαίτερη προσοχή επειδή αλληλεπιδρούν άμεσα με άλλα εξαρτήματα. Όπου απαιτείται θερμική κατεργασία, η ακολουθία κατασκευής πρέπει να λαμβάνει υπόψη την επίδρασή της στις τελικές διαστάσεις και την επιφανειακή κατάσταση.
Προδιαγραφές Σπειρωμένου Άκρου για Αξιόπιστη Συναρμολόγηση
Η προδιαγραφή του σπειρώματος πρέπει να αναφέρει την ονομασία του, το βήμα, την κατεύθυνση, την κλάση ανοχής και το χρησιμοποιήσιμο μήκος. Αυτές οι λεπτομέρειες καθορίζουν εάν η ράβδος θα ταιριάζει στο αντίστοιχο εξάρτημα και θα παρέχει την προβλεπόμενη εμπλοκή. Ένα εξωτερικό σπείρωμα που φαίνεται σωστό σε μια φωτογραφία δεν υποκαθιστά μια πλήρη αναφορά σχεδίου, ειδικά όταν αντικαθιστάτε μια παλαιότερη σύνδεση ή εργάζεστε με εξοπλισμό από διαφορετικούς προμηθευτές.
Η μετάβαση μεταξύ των σπειρωμένων και μη σπειρωμένων τμημάτων ανήκει επίσης στην αναθεώρηση διαστάσεων. Οι θέσεις ώμων, η ανοχή εκκέντρωσης και τυχόν χαρακτηριστικά κλειδιού επηρεάζουν τον τρόπο συναρμολόγησης και ασφάλισης της σύνδεσης. Εάν η συναρμολόγηση χρησιμοποιεί ξεχωριστό εξάρτημα ασφάλισης, οι απαιτήσεις έδρασης και απόστασής του πρέπει να λαμβάνονται υπόψη με τη ράβδο αντί να προστίθενται μετά την κατασκευή του εξαρτήματος.
Γεωμετρία Clevis και Απόσταση Κίνησης
Το εσωτερικό κενό της διχάλας πρέπει να χωράει το αντίστοιχο ωτίο, ενώ η διάμετρος και η θέση της οπής του πείρου πρέπει να αντιστοιχούν στην προβλεπόμενη διάταξη του πείρου. Η ευθυγράμμιση των ωτίων, οι αποστάσεις άκρων και η σχέση μεταξύ του άξονα του πείρου και του άξονα της ράβδου είναι σημαντικά χαρακτηριστικά σχεδίου. Όπου απαιτείται κίνηση στην άρθρωση, τα περιβάλλοντα μέρη χρειάζονται επαρκή απόσταση καθ' όλη την προβλεπόμενη διαδρομή.
Τυπικά έργα περιλαμβάνουν ράβδους σύνδεσης αντικατάστασης και ειδικά υλικά σύνδεσης για μηχανικές συναρμολογήσεις. Η καταλληλότητα εφαρμογής εξαρτάται από τον πλήρη σχεδιασμό της άρθρωσης και το φορτίο λειτουργίας. Ο επιλεγμένος πείρος, το αντίστοιχο ωτίο, η εμπλοκή του σπειρώματος και η διάταξη συγκράτησης συμβάλλουν στη σύνδεση· αυτά πρέπει να αναθεωρούνται μαζί κατά την προδιαγραφή ενός νέου εξαρτήματος ή την αλλαγή ενός υπάρχοντος σχεδίου.
Οδηγίες Διασφάλισης Ποιότητας και Επιθεώρησης
Τα χρήσιμα σημεία επιθεώρησης περιλαμβάνουν το κενό της διχάλας, την ευθυγράμμιση της οπής, την εφαρμογή του σπειρώματος, τα σχετικά μήκη και τυχόν καθορισμένο φινίρισμα επιφάνειας. Η τεκμηρίωση υλικού και θερμικής κατεργασίας μπορεί να προσδιοριστεί στις απαιτήσεις της παραγγελίας. Σαφή κριτήρια αποδοχής βοηθούν στη σύνδεση του τελικού εξαρτήματος με το σχέδιο συναρμολόγησης και απλοποιούν την εισερχόμενη επιθεώρηση πριν οι ράβδοι εισέλθουν στην παραγωγή ή στο απόθεμα συντήρησης.
Στείλτε στην EB Castings το σχέδιό σας, την ονομασία του σπειρώματος, τις λεπτομέρειες του αντίστοιχου πείρου και την απαιτούμενη ποσότητα. Για αντικαταστάσεις, συμπεριλάβετε την αρχική αναφορά εξαρτήματος και φωτογραφίες της συναρμολογημένης σύνδεσης. Επιλέξτε μια ράβδο που έχει προδιαγραφεί γύρω από τα πραγματικά αντίστοιχα εξαρτήματα, με τη διχάλα και το σπείρωμα να λειτουργούν μαζί από την αρχή.
